发布日期:2016-03-31奔驰MTU燃气发电机组
名称: 奔驰MTU燃气发电机组
产品类别:燃气发电机组
罗尔斯-罗伊斯动力系统公司(Rolls-Royce Power systems AG)为英国罗尔斯-罗伊斯集团全资子公司,现有员工1,1000余人,下属四个业务单元,分别为:

MTU发动机
主要应用领域为:军用及民用船舶,重型陆用和轨道车辆,军用车辆,建筑机械以及油气工业

MTU现场能源
主要应用领域为:柴油发电机组系统及燃气发电机组系统

MTU零部件
主要产品为燃油喷射系统(L’orange)

Bergen engine(罗尔斯-罗伊斯中速发动机)
主要应用领域为:中速柴油及燃气发动机用于船舶动力及陆用发电

奔驰MTU燃气发电机组

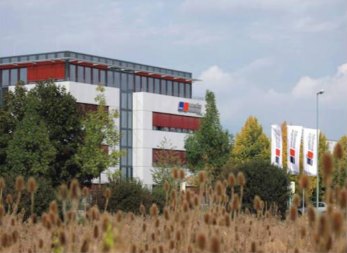

MTU现场能源燃气机组工厂介绍


创建立于1977年
.位于德国奥格斯堡
.德国燃气发动机热电(冷)联产装置100    – 2000千瓦
市场领导者
.约2500套热电(冷)联产机组安装在不同的国家
.约4500台燃气发电机组使用在世界各地
.约500台套的年生产能力
MTU燃气发电机组

4000 L32系列概述

功率范围800-2000kW@50Hz
使用天然气,沼气及其他可燃气体为燃料
L32系列有两种运行模式:并网运行和孤岛运行
同步发电机,标准配置斯坦福,标配防护等级IP23
发动机的配置为8缸,12缸,16缸及20缸V型排列
进气增压中冷,稀薄燃烧
缸套水热回收系统模块化设计
自带燃气进气调节阀组,12-30kPa低压进气
自带机旁控制柜,工业计算机控制,彩显触摸屏,WINDOWSXP操作系统,可实
现机组自动与市电的并网及负载控制
MTU4000系列每个功率档有两种机组
1)机组不带缸套水热回收装置(GB….)
2)机组带缸套水热回收装置(GR….)

MTU燃气机组简介
MTU燃气发电机组1.5MW燃气机组图片
1.5MW燃气机组图片
机组型号:MTU    16V4000L32
.电压/频率:    10.5KV/50HZ
.发动机转速:1500    rpm
.发动机机械功率:1600KW
.   NOX排放:   < 250/500 mg/m³N
.气体燃料:天然气
.润滑油消耗:0.36L/h
.发动机后的排气背压最小-最大:     3-6KPa
.发动机表面噪声:98dB    A
.发动机排气噪声:106.5dB    A
.机组尺寸(长宽高):5432*1809*2283
.机组干重:16,000KG
.机组大修期:63,000h
额定工况下机组重要应用参数:
.机组持续电功率输出:1554KW
.天然气能源投入: 3651KW
.发电效率:42.6%
.机组冷却水系统能源输出(包括缸套水、滑油系统、
一级中冷器热量利用):863KW
.发动机冷却水温度(进口/出口):78/90°C
.发动机冷却水流量:72 m³/h
.二级中冷器散热量: 76KW
.二级中冷器进出口温度:53-55°C
.二级中冷器水流量:27 m³/h
.排烟热能(利用至120°C): 805KW
.排烟质量流:8364kg/h
.排烟温度:434°C
发电机重要应用参数:
.发电机品牌:斯坦福
.额定功率: 2167KVA
.防护等级:IP23
.绝缘等级:F级
.温升等级:F级
.绕组节距:2/3
.功率因数:0.8-1.0
.电压调节范围:±  5%
.频率调节范围:±  5%

2MW燃气机组图片
2MW燃气机组图片
机组型号:MTU    20V4000L32
.电压/频率:    10.5KV/50HZ
.发动机转速:1500    rpm
.发动机机械功率:2000KW
.NOX排放:   < 250/500 mg/m³N

.气体燃料:天然气
.润滑油消耗:0.68L/h
.发动机后的排气背压最小-最大:     3-6KPa
.发动机表面噪声:102.4dB    A
.发动机排气噪声:101.1dB    A
.机组尺寸(长宽高):6000*1800*2400
.机组干重:17,900KG
.机组大修期:63,000h
额定工况下机组重要应用参数:
.机组持续电功率输出:1948KW
.天然气能源投入: 4573KW
.发电效率:42.6%
.机组冷却水系统能源输出(包括缸套水、滑油系统、
一级中冷器热量利用):1033KW
.发动机冷却水温度(进口/出口):78/90°C
.发动机冷却水流量:83 m³/h
.二级中冷器散热量: 78KW
.二级中冷器进出口温度:53-55°C
.二级中冷器水流量:32 m³/h
.排烟热能(利用至120°C): 1100KW
.排烟质量流:10134kg/h
.排烟温度:472°C
发电机重要应用参数:
.发电机品牌:斯坦福
.额定功率: 2711KVA
.防护等级:IP23
.绝缘等级:F级
.温升等级:F级
.绕组节距:2/3
.功率因数:0.8-1.0
.电压调节范围:±  5%
.频率调节范围:±  5%

MTU机组系统原理图:
MTU燃气发电机组
MTU燃气机组的特色

.先进的材料制造及加工工艺,系统的模块化设计及高度系统集成,为所有品牌同类产品中体积最小的,重量最轻的,同时也实现了机组的高可靠性
.节能至上的环保理念,牺牲部分发电效率,提高了热效率,以取得最高的总能源利用率
.接口简单易于连接及维护,所有机械接口都位于机组的自由端面
.机组震动小,安装简单,在底座之上已基本消除震动,机组靠自重直接安放于客户底座之上,无需任何其他隔振措施
.机组噪声小,机组表面噪声和排气噪声均远小于其他同类产品
.自动化及智能化程度高,自带机旁控制柜,工业计算机控制,彩显触摸屏
,WINDOWS XP操作系统,可自动实现机组与市电的并网及负载控制
.采用闭式曲轴箱呼吸系统,减少了滑油消耗及对环境的污染
.采用二级高温中冷器系统,使机组在高温高海拔下无功率降(海拔1000米以下,环境温度45度以下)

MTU在中国的部分天然气热电联产案例
1.上海天庭大酒店
一台GC357N5机组,2005年投运,为酒店提供部分热和电,由于业主破产,机组已停运
2.上海奥特斯工厂
一台GR1166N5机组,2007年投运,为工厂提供部分热、电、冷
3.上海711研究所莘庄基地
一台GR323N5机组,2008年投运,为厂区提供部分热、电、冷
4.上海虹桥综合交通枢纽公共服务中心
两台GC232N5机组,2011年投运,为办公大楼提供部分热、电、冷
5.上海东方医院南院
一台GC232N5机组,2013年投运,为医院提供部分热和电
6.上海奉贤中心医院
一台GC357N5机组,2013年投运,为医院提供部分热、电、冷
7.上海仁济医院
两台GC232N5机组,2013年投运,为医院提供部分热、电、冷
8.上海中心大厦
两台GB1165N5,10.5千伏高压机组,将于2015年投运,为大厦提供部分热、电、冷
9.江苏泰州中国医药城大楼
一台GC357N5机组,将于2015年投运,为大楼提供部分热和电
